500kW জেনারেটর সেট

কেচেং দ্বারা সেট করা 500kW জেনারেটরটি চীনে তৈরি। ইউনিটের মূলটি চংকিং কামিন্স ইঞ্জিন এবং লিলিকে গ্রহণ করে সেমির ব্রাশলেস জেনারেটর, স্ব-শুরু নিয়ন্ত্রণ ব্যবস্থার সাথে মিলিত, উচ্চ নির্ভরযোগ্যতা এবং দ্রুত অর্জন করে প্রতিক্রিয়া প্রধান পাওয়ার সাপ্লাই বন্ধ হয়ে যাওয়ার 15 সেকেন্ডের মধ্যে পাওয়ার সাপ্লাই স্বয়ংক্রিয়ভাবে শুরু হয়, এবং স্ট্যান্ডবাই পাওয়ার 500kW পর্যন্ত সরানো এবং ইনস্টল করা, এবং প্রাসঙ্গিক জাতীয় এবং আন্তর্জাতিক মান পূরণ করে। এটির সময় কম জ্বালানী খরচ হয় অপারেশন এবং স্থিতিশীল কর্মক্ষমতা, এটির জন্য অত্যন্ত উচ্চ প্রয়োজনীয়তা সহ স্থানগুলির জন্য বিশেষভাবে উপযুক্ত করে তোলে বিদ্যুৎ সরবরাহের ধারাবাহিকতা, যেমন হাসপাতাল, ডেটা সেন্টার, শিল্প পার্ক এবং প্রধান ইভেন্ট সমর্থন।

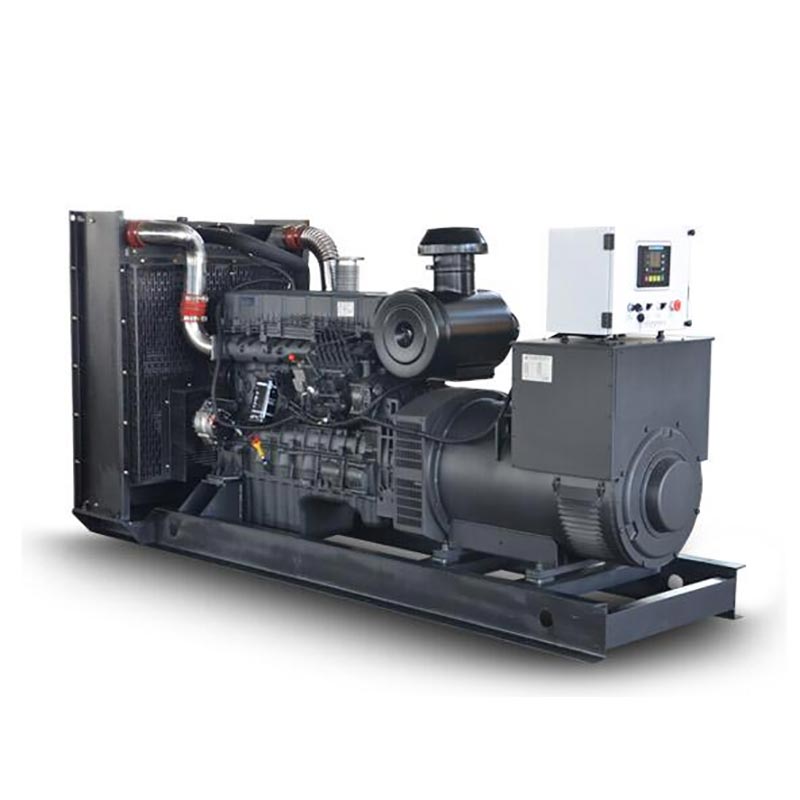

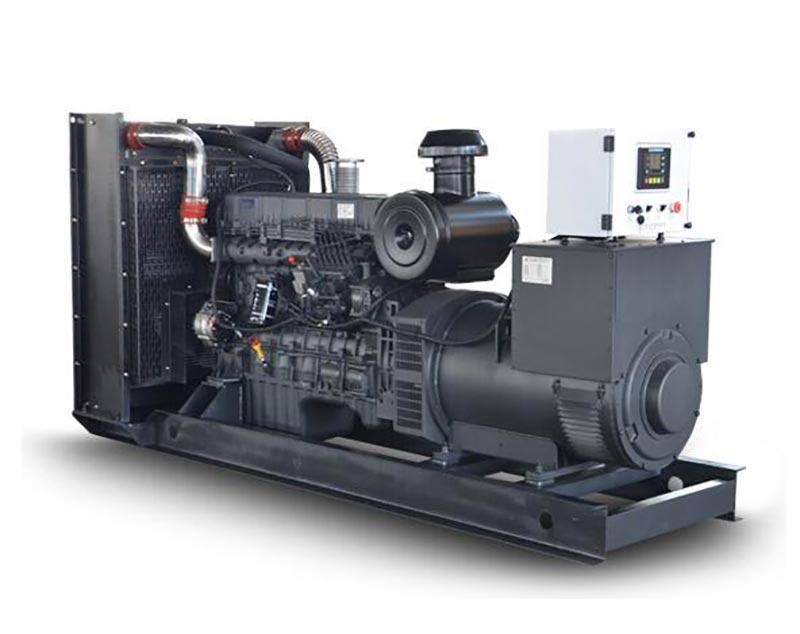

Kecheng 500kW জেনারেটর সেট এর চেহারা অঙ্কন

মূল সুবিধা

কামিন্স ইঞ্জিন কর্মক্ষমতা বিশ্লেষণ

ইউনিটের পাওয়ার কোর হিসাবে, Chongqing Cummins KTA19-G8 ইঞ্জিন 6-সিলিন্ডার ইন-লাইন লেআউট, সিলিন্ডার ব্যাস গ্রহণ করে × স্ট্রোক 159mm×159mm, স্থানচ্যুতি 18.9L, এবং টার্বোচার্জিং ইন্টারকুলিংয়ের মাধ্যমে 575kW রিজার্ভ পাওয়ার আউটপুট অর্জন করে প্রযুক্তি এর PT সরাসরি জ্বালানী ইনজেকশন সিস্টেম, একটি ইলেকট্রনিক গভর্নরের সাথে একত্রে, জ্বালানী হ্রাস করে 206g/kw·h (75% লোড) হিসাবে কম খরচ, যা অনুরূপ মডেলের তুলনায় 8% কম। এর নকশা উচ্চ-শক্তির খাদ ঢালাই লোহা সিলিন্ডার ব্লক এবং অবিচ্ছেদ্য নকল ইস্পাত ক্র্যাঙ্কশ্যাফ্ট নিশ্চিত করে যে প্রধান ওভারহল ব্যবধান 20,000 ঘন্টা অতিক্রম করে এবং -20℃ থেকে 40℃ পর্যন্ত বিস্তৃত তাপমাত্রা পরিসরের জন্য উপযুক্ত।

Leroy Somer জেনারেটর প্রযুক্তিগত হাইলাইট

লিলেসেমা ব্রাশলেস জেনারেটর (প্রটেকশন ক্লাস IP23, ইনসুলেশন ক্লাস এইচ) AVR স্বয়ংক্রিয় ভোল্টেজ নিয়ন্ত্রণ গ্রহণ করে সিস্টেম, স্টেডি স্টেট ভোল্টেজ অ্যাডজাস্টমেন্ট রেট ≤±1%, ক্ষণস্থায়ী ভোল্টেজ পুনরুদ্ধারের সময় <3 সেকেন্ড, নিরাপদ নিশ্চিত করতে সংবেদনশীল লোড যেমন চিকিৎসা সরঞ্জাম এবং নির্ভুল যন্ত্রের অপারেশন। জেনারেটর একটি সঙ্গে সজ্জিত করা হয় PMG স্থায়ী চুম্বক উত্তেজনা সিস্টেম, যা পাওয়ার গ্রিড ওঠানামা করলেও স্থিতিশীল আউটপুট বজায় রাখে। দ টেলিফোন হারমোনিক সহগ THF 2% এর কম, পাওয়ার মানের জন্য কঠোর প্রয়োজনীয়তা পূরণ করে যোগাযোগ বেস স্টেশন, ইত্যাদি

বুদ্ধিমান স্ব-শুরু করার সিস্টেম

500kW ডিজেল জেনারেটর সেটটি একটি এলসিডি চাইনিজ লিকুইড ক্রিস্টাল নিউমেরিক্যাল কন্ট্রোল সিস্টেম দিয়ে সজ্জিত, এটিএসকে সমর্থন করে দ্বৈত পাওয়ার সাপ্লাই স্যুইচিং, এবং বৈশিষ্ট্যগুলি প্রধান আন্ডারভোল্টেজ সনাক্তকরণ (প্রতিক্রিয়া সময় <0.5 সেকেন্ড), তিন-বার স্টার্ট-আপ পুনরায় চেষ্টা যুক্তি এবং ত্রুটির স্ব-নির্ণয়। 24V DC স্টার্টিং সিস্টেম, ওয়াটার জ্যাকেটের সাথে একত্রে হিটার, -15℃ এর পরিবেশে 99% এর প্রারম্ভিক সাফল্যের হার অর্জন করে। দূরবর্তী পর্যবেক্ষণ মডিউলটি 16 আপলোড করতে পারে অপারেটিং প্যারামিটার যেমন ভোল্টেজ, ফ্রিকোয়েন্সি এবং রিয়েল টাইমে তেলের চাপ এবং এর মধ্যে ডেটা অ্যাক্সেস সমর্থন করে মোবাইল অ্যাপ এবং পিসি।

প্রযুক্তিগত পরামিতি

জেনারেটরের বৈশিষ্ট্য

কাঠামোগত নকশা হাইলাইট

• মডুলার লেআউট: ইঞ্জিন, জেনারেটর এবং নিয়ন্ত্রণ ব্যবস্থা নমনীয়ভাবে শক-শোষণকারী প্যাডের মাধ্যমে সংযুক্ত থাকে কম্পন সংক্রমণ (প্রশস্ততা ≤0.3 মিমি) হ্রাস করুন এবং সরঞ্জামের পরিষেবা জীবন প্রসারিত করুন।

- কম শব্দ অপ্টিমাইজেশান: একটি ডবল-লেয়ার সাউন্ড ইনসুলেশন কভার ব্যবহার করে (শব্দ-শোষণকারী তুলার ভিতরের স্তর + ইস্পাত প্লেটের বাইরের স্তর), একটি প্রতিবন্ধক যৌগিক মাফলারের সাথে মিলিত, শব্দ 75dB (a) এ হ্রাস করা যেতে পারে সাউন্ডপ্রুফ বক্স মডিউল একটি বিকল্প হিসাবে প্রয়োজন)।

-রক্ষণাবেক্ষণের সুবিধা: ইঞ্জিনের তেল ফিল্টার, ফুয়েল ফিল্টার এবং অন্যান্য দুর্বল অংশগুলি কেন্দ্রীয়ভাবে সাজানো হয়েছে। দৈনিক রক্ষণাবেক্ষণের জন্য পেরিফেরাল উপাদানগুলিকে বিচ্ছিন্ন করার প্রয়োজন হয় না, রক্ষণাবেক্ষণের 50% সময় সাশ্রয় করে।

পরিবেশগত অভিযোজনযোগ্যতা

ইউনিটটি GB/T 2423.16 ছাঁচ পরীক্ষা (গ্রেড ≤2) এবং সিসমিক শক্তি পরীক্ষা (অনুভূমিক ত্বরণ 0.2g) পাস করেছে, এবং ≤1000m উচ্চতা এবং ≤90% আপেক্ষিক আর্দ্রতা সহ একটি পরিবেশে দীর্ঘ সময়ের জন্য কাজ করতে পারে (না ঘনীভবন)। জ্বালানী সিস্টেমটি 0# ডিজেল (গ্রীষ্ম) এবং -10# ডিজেল (শীতকালীন) এর সাথে সামঞ্জস্যপূর্ণ এবং এর সাথে সজ্জিত একটি তেল-জল বিভাজক (10μm এর পরিস্রাবণ নির্ভুলতা সহ) উচ্চ সালফার জ্বালানীযুক্ত অঞ্চলে নির্ভরযোগ্যতা নিশ্চিত করতে বিষয়বস্তু

ব্যবহার পদ্ধতি

শুরু করার আগে প্রক্রিয়া চেক করা হচ্ছে

• ফুয়েল সিস্টেম: ফুয়েল ট্যাঙ্কে ফুয়েল লেভেল ≥30% আছে কিনা দেখে নিন, ফুয়েল ভালভ খুলুন এবং সমস্ত বাতাস বের করে দিন পাইপলাইন (প্রতিরোধ বৃদ্ধি না হওয়া পর্যন্ত হাত দিয়ে জ্বালানী পাম্প টিপুন)। - বৈদ্যুতিক সিস্টেম: ব্যাটারি ভোল্টেজ ≥24V, কন্ট্রোল প্যানেল "স্ট্যান্ডবাই" অবস্থা প্রদর্শন করে এবং জরুরী স্টপ বোতামটি পুনরায় সেট করা হয়। - যান্ত্রিক পরিদর্শন: The তেলের স্তর ডিপস্টিকের H/L চিহ্নের মধ্যে হওয়া উচিত, কুল্যান্টের স্তরটি প্রসারণের দুই-তৃতীয়াংশে পৌঁছানো উচিত ট্যাঙ্ক, এবং ফ্যান বেল্টের টান এমন হওয়া উচিত যাতে প্রেসের বিচ্যুতি 10-15 মিমি হয়।

স্টার্টআপ অপারেশন পদক্ষেপ

• স্বয়ংক্রিয় মোড: কন্ট্রোল প্যানেল নবটিকে "স্বয়ংক্রিয়" এ পরিণত করুন এবং সিস্টেমটি মেইন পাওয়ার মনিটরিংয়ে প্রবেশ করবে রাষ্ট্র মেইন পাওয়ার ব্যাহত হলে এটি স্বয়ংক্রিয়ভাবে শুরু হবে (সফল হওয়ার পর ATS স্যুইচিং সময় স্টার্টআপ 10 সেকেন্ডের কম)।

- ম্যানুয়াল মোড: 3 সেকেন্ডের জন্য "স্টার্ট" বোতাম টিপুন এবং ধরে রাখুন। একবার গতি 1500rpm এবং ভোল্টেজ বেড়ে যায় স্থিতিশীল করে, আউটপুট সার্কিট ব্রেকার বন্ধ করুন (50±0.5Hz দেখাচ্ছে ফ্রিকোয়েন্সি মিটারে মনোযোগ দিন)।

- লোডিং প্রয়োজনীয়তা: শুরু করার পরে, 3 মিনিটের জন্য নিষ্ক্রিয় (তেলের চাপ ≥0.3MPa), ধীরে ধীরে লোড বাড়ান 50%, এবং 10 মিনিটের জন্য চালানোর পরে, এটি সম্পূর্ণ লোডে বাড়ানো যেতে পারে।

শাটডাউন অপারেশন স্পেসিফিকেশন

• স্বাভাবিক শাটডাউন: প্রথমে, লোডটি সরিয়ে দিন, ইঞ্জিনটিকে 5 মিনিটের জন্য নিষ্ক্রিয় হতে দিন (টার্বোচার্জার প্রতিরোধ করতে অতিরিক্ত গরম হওয়া), "স্টপ" বোতাম টিপুন এবং তারপরে গতি 0 এ নেমে যাওয়ার পরে জ্বালানী ভালভ বন্ধ করুন।

- জরুরী স্টপ: যখন তেলের চাপ 0.2MPa-এর কম হয়, তখন জলের তাপমাত্রা 105℃ বা অস্বাভাবিক থেকে বেশি হয় গোলমাল হয়, অবিলম্বে লাল জরুরী স্টপ বোতাম টিপুন। ঘটনার পর দোষটা আগে যাচাই করে নিতে হবে পুনরায় চালু হচ্ছে

- দীর্ঘমেয়াদী শাটডাউন: সপ্তাহে একবার শুরু করুন (30 মিনিটের জন্য চালান), মাসিক ব্যাটারি ইলেক্ট্রোলাইট প্রতিস্থাপন করুন (যদি পরিবেষ্টিত আর্দ্রতা 75% এর বেশি), এবং জ্বালানী ট্যাঙ্কে সংরক্ষণকারী যোগ করুন।

সতর্কতা

পরিবেশগত প্রয়োজনীয়তা

• ইনস্টলেশন সাইট: ইউনিট এবং প্রাচীরের মধ্যে দূরত্ব 1.5 মিটারের কম হওয়া উচিত নয় এবং বাতাসের ক্ষেত্রফল ঠান্ডা বাতাসের সঞ্চালন নিশ্চিত করতে ইনলেট 2.5㎡ এর কম হওয়া উচিত নয় (প্রতি কিলোওয়াটের জন্য 3m³/মিনিট বায়ুর পরিমাণ প্রয়োজন ক্ষমতার)।

- নির্গমনের প্রয়োজনীয়তা: নিষ্কাশন পাইপ একটি রেইন ক্যাপ দিয়ে সজ্জিত করা আবশ্যক। অনুভূমিক বিভাগের ঢাল 3° এর কম হওয়া উচিত নয়। আউটলেটটি এয়ার ইনলেট (5 মিটারের বেশি দূরত্ব) থেকে দূরে রাখতে হবে নিষ্কাশন গ্যাসের backflow প্রতিরোধ.

- ফায়ার প্রোটেকশন রেগুলেশনস: কম্পিউটার রুমটি 2 8 কেজি শুকনো পাউডার অগ্নি নির্বাপক যন্ত্র দিয়ে সজ্জিত। দূরত্ব তেল ট্যাঙ্ক এবং ইউনিটের মধ্যে 1 মিটারের বেশি হওয়া উচিত। তেল নিঃসরণ রোধ করার জন্য মাটিকে চিকিত্সা করা উচিত (এটি ইপোক্সি রজন আবরণ ব্যবহার করার পরামর্শ দেওয়া হয়)।

রক্ষণাবেক্ষণ চক্র

নিরাপত্তা সতর্কতা

অপারেশন চলাকালীন গার্ডেল খুলতে কঠোরভাবে নিষেধ। জেনারেটর শেষ কভার পৃষ্ঠ তাপমাত্রা পারেন 120 ℃ পৌঁছান, যা পোড়া হতে প্রবণ। রক্ষণাবেক্ষণের আগে, প্রধান সার্কিট ব্রেকার অবশ্যই সংযোগ বিচ্ছিন্ন করতে হবে এবং একটি "করুন বন্ধ নয়" চিহ্ন ঝুলানো হয়েছে। ক্যাপাসিটরের স্রাবের সময় 5 মিনিটের কম হওয়া উচিত নয়। বজ্রপাতের মৌসুমে, গ্রাউন্ডিং রেজিস্ট্যান্স ≤4Ω হওয়ার জন্য পরীক্ষা করা উচিত এবং লাইটনিং অ্যারেস্টারের অপারেটিং ভোল্টেজ সেট করা উচিত 420V (লাইন ভোল্টেজ)।

আবেদন মামলা

কেচেং-এর 500kW জেনারেটর সেটটি কিংদাও বন্দরের স্বয়ংক্রিয় টার্মিনালের মতো মূল প্রকল্পগুলি পরিবেশন করছে ( 2023 সালে ব্যবহার করা হবে) এবং কিলু হাসপাতালের জরুরি বিদ্যুৎ সরবরাহ ব্যবস্থা (2024 সালে ইনস্টল করা হবে)। সময় 2024 সালে ওয়েইফাং-এ গ্রীষ্মকালীন বিদ্যুতের রেশনিং সময়, একটি নির্দিষ্ট রাসায়নিক এন্টারপ্রাইজ নিশ্চিত করতে এই ইউনিটটি গ্রহণ করেছিল কী উত্পাদন লাইনের অবিচ্ছিন্ন অপারেশন। এটি একটি গড় গড় সময় সহ মোট 1,260 ঘন্টার জন্য বিদ্যুৎ সরবরাহ করেছিল 480 ঘন্টার ব্যর্থতার মধ্যে। একই পাওয়ার ব্র্যান্ডের তুলনায় জ্বালানি খরচ 1.2 টন হ্রাস পেয়েছে।
